智 慧 閥 門

工業4.0時代，流體行業數智化、網絡化逐步深入，融合應用縱深拓展。作為流體輸配系統的重要控制部件—“閥門”在產業在高質量發展過程中所起的作用日益凸顯。當下，智慧閥門的智能水力平衡控制不僅能提升輸配能效20~50%，而且可以保障大系統的安全可靠與穩定順行，實現能源系統再節能3%~15%。

我們在前一篇分析中介紹了樓層壓差平衡與溫差平衡的不同特性，針對風機盤管的水系統支路，壓差平衡控制相對比較穩定，且調試簡捷，而溫差平衡控制則必須考慮到溫度變化的滯后性、盤管性能的下降影響以及停機后開機過程溫差不能有效傳遞的問題。

如果樓層支路除了風機盤管房間還帶有一臺較大的空調機組/新風機組的話，樓層壓差和溫差控制特性會發生什么變化嗎？現針對該末端形式，對壓差控制和溫差控制再做一個特性分析。

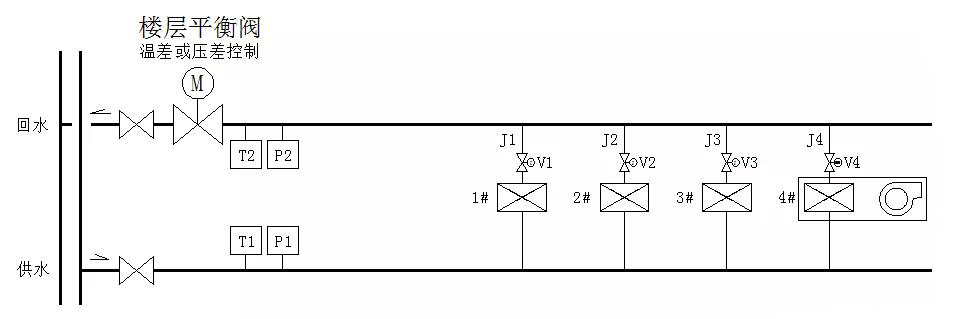

風機盤管+空調機組/新風機組樓層支路

我們首先分析下空調箱的水力和熱力特性。

盤管輸出冷量Q與水-空氣對數溫差△Tm的傳熱關系式如下：

電動調節閥受空調箱溫控器控制，帶回風的空調機組控制回風或者房間溫度，新風機組控制送風溫度。當熱負荷變化時，電動調節閥開度流量跟隨溫度控制目標進行PID連續調節，供回水的溫差也會隨著調節過程連續變化。

如果風機是變頻調節的，同樣的熱負荷，風量大時，需求水量小溫差大；風量小時，需求水量大溫差小。當盤管結垢、結灰塵后，需求水量將增大溫差將縮小，調節閥開度更大。

從空調箱電動調節閥溫控特性可以看出，熱負荷和空調箱風量決定了所需的水流量，溫差是流量調節后的結果，不可預先給定。

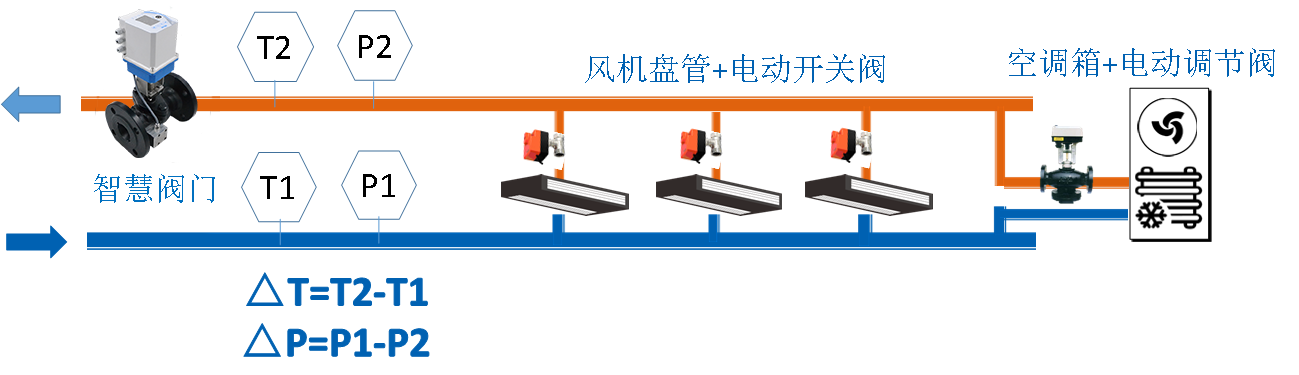

風機盤管+空調機組/新風機組樓層支路

然后再分析多個盤管+空調箱組成的樓層支路在樓層平衡閥不同控制方式和不同工況時的水力和熱力變化。

上一篇我們已經介紹了風機盤管水系統變壓差和變溫差特性。

增加空調箱末端后，水系統會發生一些變化。

如果空調箱電動調節閥的水量占支路總水量的比重較小，那么支路整體水力熱力工況可以參考純風機盤管特性。但是不管是壓差控制還是溫差控制，都需要保證空調箱末端支路壓差充足。

但是，風機盤管運行總是有可能關閉的數量較多，空調箱的用水量比重上升。例如房間使用較少，但是樓層公共區域新風機組或者大會議室空調機組還需要保證開啟?；蛘呖照{(diào)箱電動調節閥的水量占支路總水量的比重本身就較大，那么樓層支路壓差控制和溫差控制就出現明顯差別：

在這種情況下：

01    采用壓差平衡控制時

V1~V3電動二通閥開、V4電動調節閥全開的情況，則壓差控制目標△P（P1-P2）應該按照最不利末端所需壓差進行設置，確保所有風機盤管以及空調箱溫控的水量均可滿足。隨著盤管換熱性能逐步下降，風機盤管閥門占空比逐漸延長，空調箱電動調節閥開度逐漸變大，但全部盤管開啟時的流量均可保持穩定，或者部分盤管關閉的情況下，水量有所提高，但系統均可穩定運行，舒適性要求均可保證。

02    采用溫差平衡控制時

V1~V3電動二通閥的流量權重較小，V4電動調節閥的流量權重較大，則支路溫差特性要按照空調箱的水系統溫差特性。但是，空調箱的溫差是所需流量調節后的結果，如果溫差控制目標△T（T2-T1）給定了，假設給定溫差偏小，實際空調箱調節后的水溫差較大，則按照溫差控制要求，溫差閥將開大，空調箱電動調節閥則繼續關小，直到溫差閥全開；假設給定溫差偏大，實際空調箱調節后的水溫差較小，則按照溫差控制要求，溫差閥將關小，空調箱電動調節閥則繼續開大，直到電動調節閥全開，但是溫差閥檢測溫差依舊偏小于設定值，則溫差閥繼續關小，直到空調箱的水溫差拉大到設定值，此時，空調箱的水量已不足。

從上述靜態分析看出，支路溫差控制模式可能引起較大問題。實際上，水系統在動態變化過程中，溫差變化特性非常復雜，加上溫度變化的滯后性，溫差控制基本上不可行。

風機盤管+空調機組/新風機組樓層支路

最后，我們總結一下：

01    樓層的水力平衡須優先考慮低阻力型智能壓差平衡閥，壓差設定值適當留有余量，可以確保不同負荷時輸配流量的穩定，實現系統安全運行。

02    如果樓層的水力平衡采用溫差平衡閥（溫差控制），當支路有較大空調箱末端設備時，溫差控制可能會失去穩定性，嚴重時將影響空調箱的安全運行，并極大浪費能源。

03    利用智能壓差平衡閥測量的樓層流量和供回水溫差數據，作為樓層平衡壓差設定值的重要依據，通過自適應優化，持續提高輸配能效，實現輸配節能。
